雙高Q47系列固定球閥

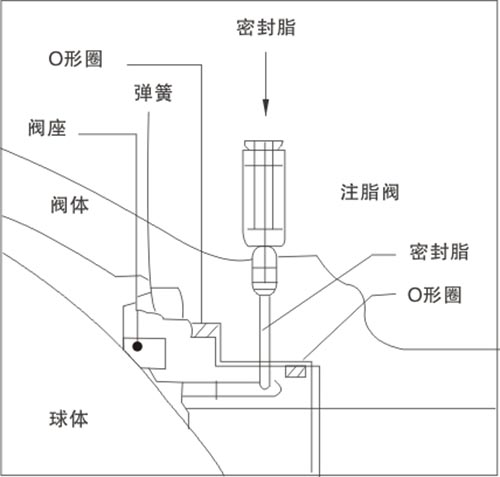

1、密封的緊急救護
閥座及閥桿密封件出現損傷而引起泄漏通過注脂閥注入的密封脂可起瞬時密封作。
2、閥座結構
閥座結構有兩種：?jiǎn)蚊芊夂碗p密封。一般具有自動泄壓機能的是單密封，雙密封則是由閥體上附加的安全泄壓。
3、單密封結構

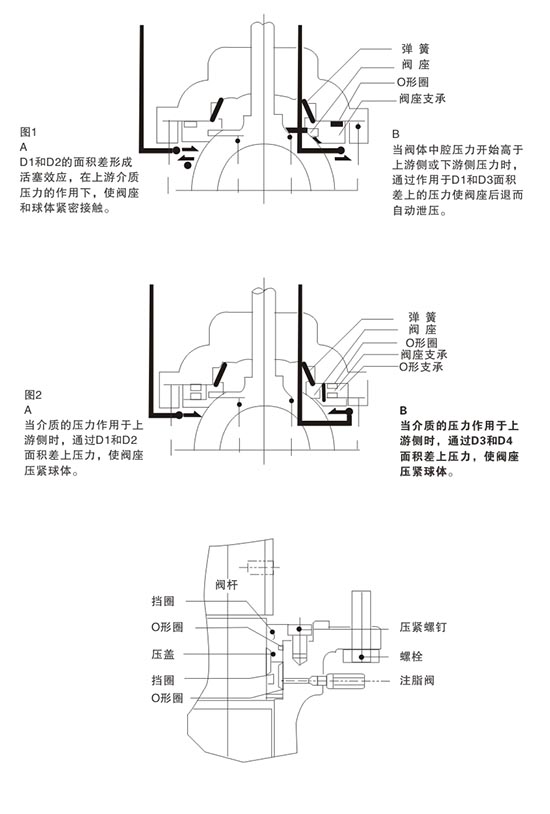

圖1所示閥座嵌入支承圈后靠彈簧的預緊力和活塞效應使閥座與球體壓緊而密封，當閥體中腔由于某種原因而出現異常升壓，閥座在壓差作用下自動泄壓，防止危險的發生。泄壓后閥座自動復位。
4、雙密封結構
圖2所示為閥座支承和O形圈支承構成的雙密封結構，彈簧預緊力使閥座與球體接觸，同時在管線上游側（下游側）和閥體中腔壓差作用下密封，無論哪邊的介質壓力高，上下游側的閥座總是和球體緊密接觸而完全阻塞流體，即使任何一方閥座損傷也能防止泄漏，但沒有自動泄壓作用，必須在閥體中腔裝泄壓裝置，防止閥體中腔的異常升壓。
5、閥桿壓蓋部件的密封
填料壓蓋部密封如圖所示采用了四個O形圈和密封注脂裝置。
6、閥桿加長
閥桿加長適于埋地及低溫用，加長尺寸根據需要確定。操作方式根據需要可選擇用動、氣動、電動、氣液聯動、液動等。
7、對外力的安全性
閥體的壁厚根據高壓容器的安全法規進行設計，對承受外力抗彎曲等符合API6D規定，強度足夠。
8、操作的可靠性
大口徑球閥的相對滑動部（閥座和閥桿軸承）由于采用了摩擦系數小的特氟隆，因而操作扭矩小，即使在沒有提供潤滑的條件下，也能長時間地靈活操作。
