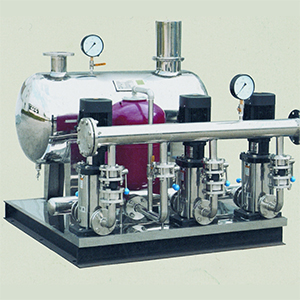

無負壓變頻給水設備的原理及特點

產品簡介：

      無負壓變頻給水設備采用微機控制變頻調速實現恒壓供水，其中的負壓補償系統克服了對管網的不良影響，無負壓供水設備設定某一壓力值。如果市政管網壓力高于設定壓力值時，壓力變送器將該信號送到變頻控制柜，使水泵機組處于休眠狀態。自來水則可通過連通管路直接到達用戶管網實施供水。當市政管網壓力下降或用戶管網用水量增加時，壓力傳感器將用戶管網壓力低于設定值的信號反饋給變頻控制柜中的PID控制器，并通過其啟動水泵機組，調整變頻器的輸出頻率，調節水泵轉速以保持恒壓供水；如果少數泵啟動尚不能滿足供水要求時，變頻器將控制多臺泵變頻或工頻運行，以達到恒壓變量供水的要求。

當水泵機組的供水與自來水管網的進水保持平衡時，負壓消除器使穩壓補償器與外界隔離，水泵機組可利用自來水的壓力進行恒壓供水。一旦平衡破壞，負壓消除器使穩壓補償器與外界相通，并通過穩壓補償器中的檢測裝置，采集穩壓補償器內的真空度及水位信號反饋給微機，通過微機控制負壓消除器動作，抑制負壓產生，保證設備在維持正常供水的前提下不對城市管網產生任何負面影響。

當市政管網停水時，水泵機組仍可繼續工作，直到穩壓補償器中的水位下降至液位的下限后自動關機，來水后又自動開機。

控制系統停電時，水泵機組停止工作，自來水可通過市政管網與用戶之間的連通管進入用戶管網，為低樓層用戶供水，來電時機組自動開機恢復正常供水。

無負壓變頻給水設備的特點

1.節電節水

采用變頻進行軟件起動，避免了電流沖擊。同時是實現恒壓控制，也避免了對管網的沖擊，延長了管路及閥門的壽命。傳統的水池二次加壓供水方式將自來水放入水池，使原有的自來水壓力釋放為零，浪費可自來水原有壓力能。

該設備利用調節裝置與自來水管網聯結可充分利用管網的壓力能，節電可達50%～90%。

2.消除了地下水池的二次污染

傳統的水池二次加壓供水方式將自來水放入水池，水池的水易于被贓物甚至動物尸體所污染，尤其在夏天易產生藻類或滋生蚊蟲，直接影響到用戶的身體健康。該設備利用調節裝置采用封閉式供水方式，消除了二次污染。

3.節省投資，減少占地，安裝、使用、檢修方便

建造水池，工程總投資大，并且使用過程中要定期清洗，不但增加了工程的總投資，還增加了日常的維護費用。該設備利用調節裝置供水，節省投資，減少占地，根據用戶的現場情況可以采用立式或臥式不同的安裝方式，檢修方便。

4.采用PID閉環調節，恒壓精度高，水壓波動小。

5.具有過載，短路，過流等各種自動保護功能。

6.自動化程度高，運行可靠，管理方便。

無負壓變頻給水設備的適用范圍

1.新建住宅區、辦公樓等生活用水。

2.低層自來水壓力不能滿足要求的消防用水。

3.改造原有的氣壓供水設備，可以充分利用原有的氣壓供水罐。

4 已經建好水池的，可以采用無負壓設備和水池共用的供水設備，進一步節能。

5.自來水廠的大型中間加壓泵站。

6.工礦企業的生產生活用水等。

7.各種循環水系統

無負壓變頻給水設備的介紹

無負壓變頻給水設備是一種新型的清潔衛生、高效節能的供水設備，也被業界稱為管網疊壓供水設備。該設備為全封閉式結構，不需要建造任何形式的水池，避免了供水二次污染。直接將食品衛生等級的不銹鋼穩流調節罐作為進水儲水緩沖裝置直接與自來水管道相連，充分利用自來水管網原有壓力能源，在同樣供水需求的情況下，無負壓變頻供水可選擇功率較小的水泵及控制設備。同時在夜間小流量用水情況下利用市政供水水壓直接供水而無需啟動水泵。相比傳統帶水池的供水設備，該設備節約了大量的電能和設備投資，其節能效果可高達50%以上。運行過程中，穩流調節罐配備的真空消除器可自動消除設備運行過程中對管網所產生的負壓，保證了正常供水的同時設備不會對市政管網其他用戶造成影響。無負壓變頻供水是目前最高效節能的供水設備，特別適合城鎮自來供應較為穩定和充足的場合使用。

無負壓變頻給水設備的維護和保養

1、設備在投入運行前應對系統進行清理，吹掃，以免雜質進入泵體造成設備損壞。

2、水泵不應在出口閥門全閉的情況下長期運轉，也不應該在性能曲線中駝峰處運行，更不能空運轉，當軸封采用盤根密封時允許 有10~20滴/min的泄漏。

3、運行時軸承溫度不得高于75攝氏度。

4、水泵在每運行500小時時應對軸承進行一次加油。

5、設備長期停運應采取必要措施，防止設備玷污和銹蝕，冬季停運應采用防凍，保暖措施。

6、運行設備應視水質情況實行前期排污。

無負壓變頻給水設備的安裝

1、無負壓變頻給水設備安裝應選擇通風良好,灰塵少,不潮濕的場地,環境濕度為-10℃－40℃,在室外應設防雨,防雷等設施.

2、為方便設備安裝,保養,設備四周應留70cm空間,人孔處應保留1.5m空間,四周地面應設排水溝.

3、選定場地后,要處理好地基,在用砼澆注或用磚石砌筑罐體支承座,參照設備地基圖)待基座初凝后,在吊裝罐體并放穩,隨后安裝附件,接通電源.

4、在試車前，應先關閉供水閥,檢查各密封閥情況,不允許有泄露現象,開車后,應注意機泵轉向,當壓力表指針到上限時,機泵自動停止,打開供水閥,即可正常供水,如需定時供水,可把選擇開關扳到手動位置。

5、無負壓變頻給水設備應經常檢查,定期保養并加注潤滑油,離心泵和止回閥如發現漏水現象,應及時緊固法蘭螺絲或更換石棉根,檢查機泵底腳螺栓不能松動,以防損壞機器.

無負壓變頻給水設備的組成

1、組合式不銹鋼水箱（帶泵房）。

2、智能化電氣控制系統。

3、低噪音不銹鋼多級離心泵（CDL系列）。

4、無負壓進水裝置及防倒流裝置。

5、不銹鋼成套管路。

6、壓力、液位信號采集、反饋設施

無負壓變頻給水設備的使用環境要求

1、無負壓變頻給水設備輸送介質：冷熱清潔、非易燃易爆并不含固體顆�；蚶w維的液體。

2、液體溫度：常溫型-15 o C至+70 o C熱水型+70 o C至+120 o C

3、周圍環境：無水滴、蒸汽，無漂浮性塵埃及金屬微粒場所。

無日光照射，高溫及嚴重落塵場所。無腐蝕、易燃性氣體及液體場所。

4、無震動、保養檢查容易之場所。

5、環境溫度：最高+45 o C且通風良好

無負壓變頻給水設備的創新功能

1,為了提高控制系統的可靠性,我們對控制線路和軟件專門進行了可靠性設計,比如可編程控制器PLC的輸入,輸出端子,都采取繼電器隔離措施,如果利用控制器PLC的輸出端直接啟動接觸器,因接觸器線圈的電感量比較大,長時間運行容易燒毀PLC觸點,因控制器PLC中編制有控制程序,如果因故障需要更換則比較困難。采取對控制器PLC的輸入,輸出繼電器隔離措施,可以提高PLC的可靠性,因控制器PLC是整個控制部分的核心,提高PLC的可靠對提高整機可靠性具有十分重要的意義。

2,在配有供水視窗(觸摸屏)控制系統的設備中,觸摸屏和變頻器之間通訊采取了光電隔離措施,以保證各電器運行安全通訊可靠。

3,在配有遠程語音報警系統設備中,當設備出現故障停機時,設備自動撥通預存的電話號碼,通知設備管理人員進行及時維修以不影響用戶用水。

4,在大中型控制系統中,設備控制通常采用的循環軟啟動存在著嚴重的缺陷,在水泵從變頻到工頻的轉換中,會產生致命的電氣和機械沖擊,導致危害電路和管網安全,我公司研制的無沖擊轉換技術,可以做到無沖擊軟起,軟停避免機械及電氣沖擊,此項技術在大中型設備中應用十分重要。

5,在大型設備供水壓力要求波動比較大的設備中,可以做變壓變量方式供水,控制系統根據開啟的工頻泵數量及變頻器輸出頻率,估算設備流量,對設備出口壓力進行補償,以達到進一步節能的目的.

6,我公司根據客戶需要可以有線監控和無線監控系統,將設備運行狀態傳輸?shù)奖O(jiān)控中心進行實時的監視,監控中心也可以對設備的運行進行實時的控制。

7,我公司做的大型水廠監控系統,采用SCAD控制系統,集中檢測,分散控制,系統具有較高的靈活性和可靠性。
