|
|---|
編輯：中國正光閥門集團
日期：2020-06-04 訪問：1607
一、材料一般要求
閥體、閥蓋、法蘭的材料，應根據使用條件和制造要求選用，并應符合 GB 12228、GB 12229、GB 12230 和 GB 3077 的規定。
螺母、螺栓、螺柱材料可用 A5、25、35、30CrMoA 和 40MnVB 等，應根據使用壓力和溫度選用，并應符合 GB 700、GB 699 和 GB 3077 的規定。
精密鑄造件不得用于公稱壓力 PN > 10.0MPa 的閥門。
對下列各種情況應注意材料可能發生石墨化：
碳素鋼約高于 425℃ 時；
碳鉬鋼約高于 470℃ 時；
鉻鉬鋼（含鉻 0.6% 以下）約高于 525℃ 時。
下列各種情況應注意可能發生的過氧反應（起氧化皮）：
約高于 565℃ 以上的 1Cr-0.5Mo 鋼、1.25Cr-0.5Mo 鋼、2Cr-1Mo 鋼和 3Cr-1Mo 鋼
約高于 595℃ 以上的 5Cr-0.5Mo 鋼
二、主要零件材料選用規定
用于輸送介質溫度為 -20~425℃ 的碳素鋼制閥門的主要零件材料，應符合《表 1》的規定。

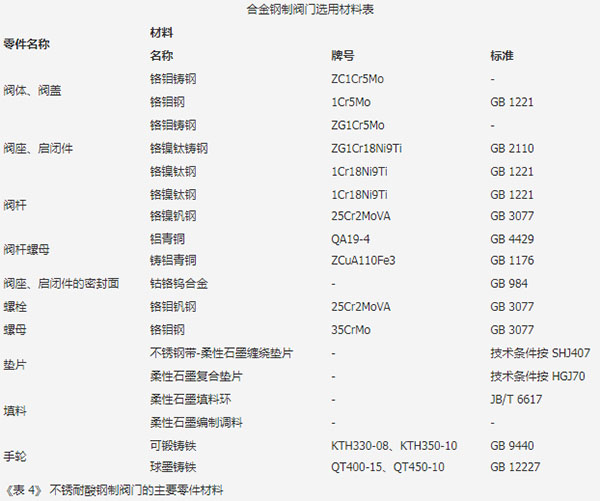

用于輸送介質溫度低于或等于 540℃ 的合金鋼制閥門的主要零件材料，應符合《表 2》的規定。

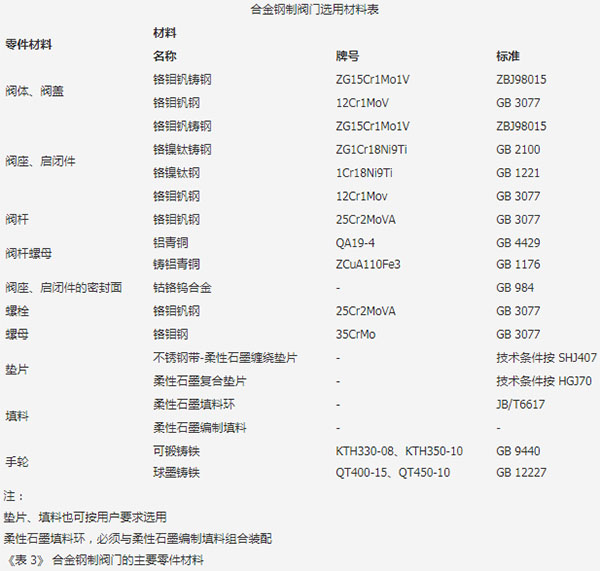

用于輸送介質溫度低于或等于 550℃ 的合金鋼制閥門的主要材料，應符合《表 3》的規定。

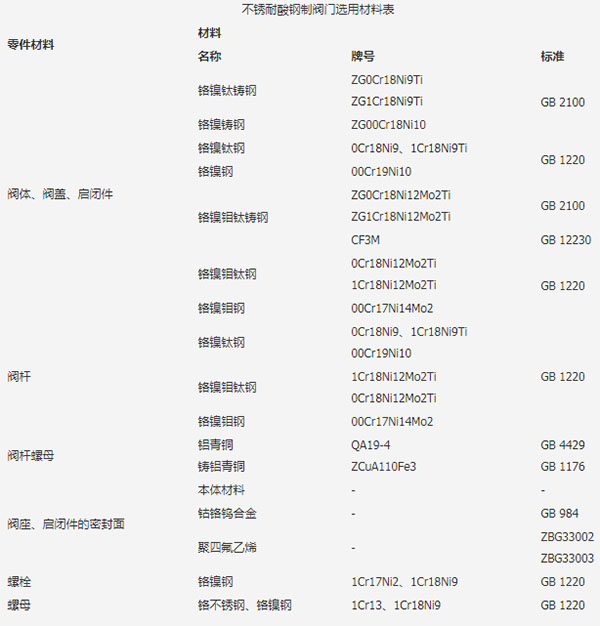

用于輸送介質溫度低于或等于 200℃ 的不銹耐酸鋼制閥門的主要零件材料，應符合《表 4》的規定。
用于 A、B 級管道且啟閉頻繁的楔式閘閥的密封面材質，應選用硬質合金材料。
對輸送腐蝕性介質管道閥門的主要零件材料如有特殊要求時，應在訂貨時提出。
與閥蓋分開的合金鋼，不銹鋼制閥門支架材料，應為碳鋼或按訂貨要求確定。
閥門填料和墊片的生產廠，必須經有關密封檢測單位對其產品進行性能測試，技術性能應符合以下規定：
墊片本體表面不應有傷痕，凹凸不平和銹斑等缺陷；
非金屬帶應均勻突出于金屬帶，并應光潔平整；
墊片不得進行預壓或其他加工，焊點不應有虛焊和過燒等缺陷。

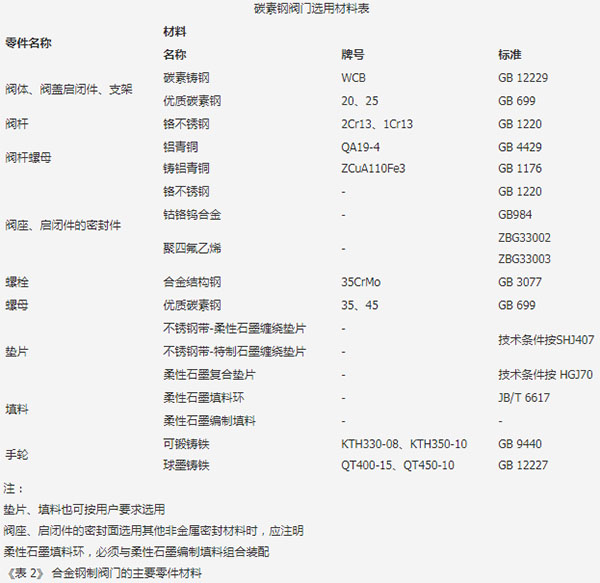

《表 1》 碳素鋼制閥門的主要零件材料
中國正光閥門集團 |
|||||||||||||||||||||
|
|||||||||||||||||||||
|
||||||||||||||
|
