西默電氣Power-Bus智能消防疏散指示系統解決方案

集中電源集中控制型（2線制）

功能特點：

1、系統組成：應急照明控制器、應急照明配電箱、消防應急標志燈具和消防應急照明燈具。

2、供電方式：由主電（市電AC220V）回路向應急照明配電箱供電，再由應急照明配電箱降壓為DC24V，向該區域各個供電回路連接的集中控制型消防應急燈具供電。

3、聯動方式：干接點聯動、串口或RS485聯動。

4、應用場景：適用各種中小型商業綜合體、醫療衛生服務機構、教育機構、寫字樓、展廳展館、交通樞紐等

智能消防應急照明疏散指示系統技術說明

  1.本工程采用"集中控制型消防應急燈具"系統，系統應符合《GB17945-2010》消防應急燈具國家標準,并具備公安部消防產品認證中心出具的產品型式認可證書。

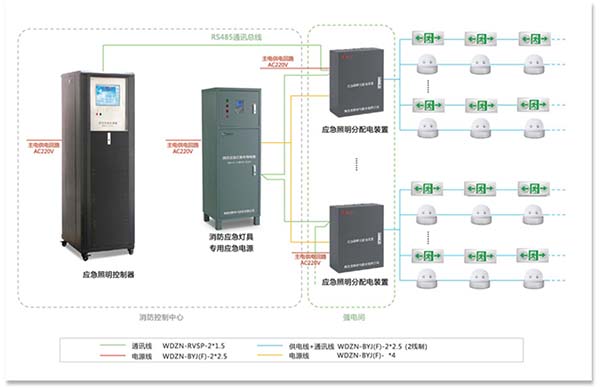

  （1） 西默電氣智能消防應急照明疏散指示系統由應急照明控制器、消防應急專用電源、集中電源集中控制型消防應

急標志燈具、集中電源集中控制型消防應急照明燈具等組成；所有設備及燈具具有唯一地址。

  （2）系統內終端燈具集中供電，供電電壓24V,燈具不帶電池,燈具供電時間不小于120min,消防應急燈具專用應急電源供電時間不小于120min,應急照明控制器供電時間不少于180min

  （3）標志燈的顏色應為綠色，其表面亮度應大于50cd/m2，小于300cd/m2。

  （4）安裝于距地面0.5米墻壁的疏散指示標志燈，應具有防撞設計，燈體凸出墻面應小于2cm。

  （5）通訊匯集模塊安裝在現場配電間內的消防應急燈具專用應急電源內，消防應急燈具專用應急電源落地安裝時宜高出地面50mm以上,安裝在墻上時，其底邊距地面高度宜為1.3 m～1.5m，靠近門軸的側面距墻不應小于0.5m，正面操作距離不應小于1.0m。

2.本系統的管線要求如下:

  (1)集中電源集中控制型消防應急標志燈具/照明燈具的電源線及通信線同管敷設、采用{WDZN-BYJ(F)-2*2.5+WDZN-RVSP-2*1.5-SC20}穿鋼管敷設,當使用其它敷設方式時,通信線改為帶屏蔽雙絞線.

  (2)集中電源集中控制型消防應急燈具地埋標志燈具采用防水線材：WDZN-BYJ-3*2.5-SC20穿鋼管敷設。

  (3)設備層的通訊線采用WDZN-RVSP-2*1.5-SC15穿鋼管敷設,當使用其它敷設方式時,采用帶屏蔽雙絞線.

3.系統基本功能要求：

  （1）日常管理OFF/ON程序采用二次編程方法由業主確定；

  （2）監控主站系統自動對下層設備及燈具進行實時監測，發生故障時可發出聲光報警；聲故障可手動消除，光故障必須排除故障后解除.

  （3）系統持續主電工作48小時后每隔30天能自動由主電工作狀態轉入應急工作狀態，然后自動回復到主電工作狀態；備電持續時間30S-120S。由此保證在災難發生前系統及每一個燈具均是處于完好狀態；系統持續主電工作每隔一年能自動由主電工作狀態轉入應急工作狀態并持續至放電終止，然后自動回復到主電工作狀態；且不小于30分鐘。由此保證在災難發生前系統及每一個燈具均是處于完好狀態；

  （4）強迫點燈：火災信號輸入，全系統燈具均進入強迫點亮狀態；

  （5）緊急疏散程序方案：需要時可統一據火災信號標志燈進行編程:對危險區域的樓梯出口燈關閉，指向危險區域的應急標志燈的箭頭調整。燈具有頻閃功能，吸引人們視覺注意，引導人員安全快速的逃離危險區域。當發生火災時，消防中心收到火災報警器的火災信息后，與智能疏散系統主機消防聯動，把火災信息發送給智能疏散系統主機，智能疏散系統主機收到聯動信息后，進行邏輯分析，再發送命令給所有燈具。

4.消防聯動可用以下方式之一實現：

  （1）采用干結點由FAS系統按每個(或匯集)防火分區一個著火點信號方式提供給XIMO8000 V4系統；

  （2）采用RS232、RS485或CAN接口,標準modbus協議由FAS按每個(或匯集)防火分區一個著方式提供給XIMO8000 V4系統。

5.本系統作為安全系統,中央監控主站設于消防中心機房?jī)?nèi).為了確保XIMO8000 V4內系統的穩定性,免受計算毒及惡意攻擊對系統的損害,除接受經專門的編程的FAS系統防火分區一個著火點信號輸入信號及對應返回信號外,其它均采用非開放的運行模式(內系統自行管理,對外只是單向傳送信息).

6.系統施工時應通知系統供應商派遣技術人員到現場指導。

     注：

  （1）施工時，各不同種類的線型用扎帶扎好，避免線材混亂錯接,以便于以后排查；

  （2）如工程項目里有地埋指示燈；同一條直線方向地埋指示燈表面的logo標志需統一放置一側；美觀整潔。
